Cấu tạo máy hút chân không công nghiệp và nguyên lý hoạt động

Cấu tạo máy hút chân không công nghiệp và nguyên lý hoạt động sẽ là những thông tin quan trọng, hiểu được thông tin đó sẽ giúp bạn vận hành máy trơn tru và ổn định hơn. Từ đó, bạn có thể ứng dụng máy phù hợp cho các ngành công nghiệp sản xuất.

1. Máy hút chân không công nghiệp là gì?

Máy hút chân không công nghiệp là gì?

Máy hút chân không công nghiệp tên tiếng anh là industrial vacuum pump, đây là thiết bị tạo ra môi trường chân không có áp suất thấp hơn áp suất khí quyển trong một khoảng không gian kín. Máy bơm sẽ hút toàn bộ không khí, hơi nước hoặc tạp chất khí ra khỏi không gian cần xử lý, từ đó sẽ giúp duy trì độ chân không cần thiết cho quy trình sản xuất.

Máy bơm hút chân không có chức năng chính như sau:

• Tạo áp suất âm ổn định trong dây chuyền đóng gói, sấy, đúc hoặc hút ép.
• Hỗ trợ các quá trình công nghệ như sấy khô, sấy thăng hoa, cô đặc, tách khí, đúc ép chân không.
• Tăng độ tinh khiết của sản phẩm và giảm hư hại do bị oxy hóa hoặc hơi ẩm ăn mòn

2. Cấu tạo máy hút chân không công nghiệp

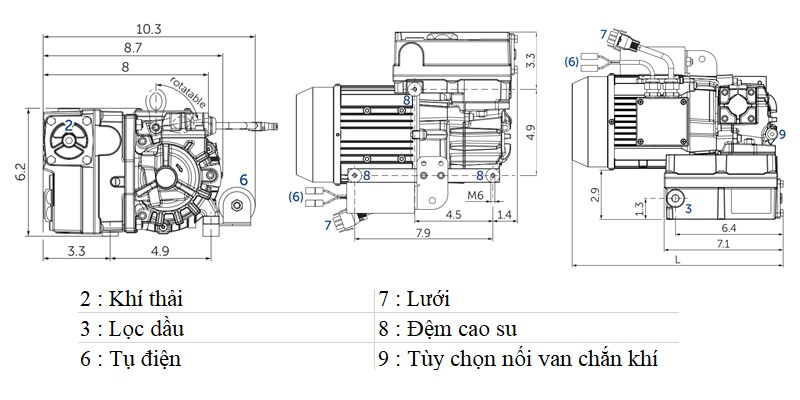

Cấu tạo máy hút chân không công nghiệp

Cấu tạo chung của máy hút chân không công nghiệp thường cao gồm một số các bộ phận chính như sau:

• Động cơ: Là bộ phận tạo công suất quay cho rotor thường được sử dụng bằng điện 3 pha với công suất từ 0.5 – 75 kW tùy theo từng mẫu bơm.
• Buồng bơm: Là bộ phận quan trọng thực hiện quá trình hút, nén và xả khí để tạo môi trường chân không. Buồng bơm có khả năng chịu lực cao thường sử dụng bằng các vật liệu cao cấp như gang, thép hoặc nhôm đúc
• Rotor và cánh gạt: Giúp tạo vùng hút và đẩy khí để hình thành áp suất chân không
• Hệ thống bôi trơn hoặc làm mát: Bơm chân không sử dụng dầu hoặc nước để bôi trơn hoặc làm mát. Bơm khô sẽ dùng hệ thống làm mát bằng gió hoặc tản nhiệt hệ thống
• Bộ lọc khí: Nơi thực hiện lọc sạch khí bẩn ra khỏi buồng bơm để máy luôn đảm bảo giữ luồng khí ổn định, sạch sẽ để bảo vệ chi tiết bên trong
• Cổng hút và cổng xả: Thực hiện kiểm soát hướng ra vào của máy bơm để duy trì áp suất luôn ổn định khi vận hành máy.
• Hệ thống giảm rung: Nơi giúp giảm tiếng ồn, bảo vệ linh kiện bên trong để giữ cho máy bơm hoạt động liên tục, giữ ổn định cho máy.

3. Nguyên lý hoạt động của máy hút chân không công nghiệp

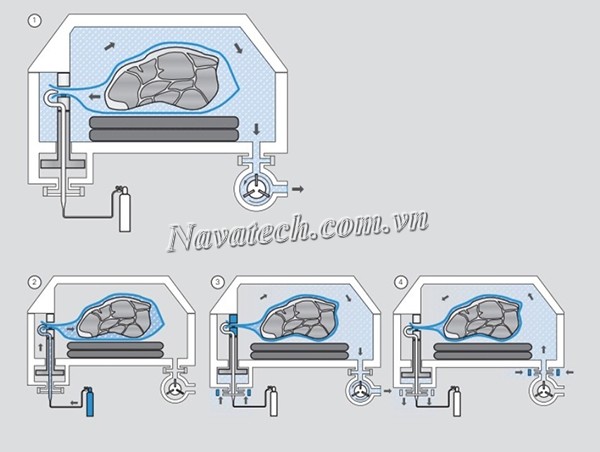

Nguyên lý hoạt động của máy hút chân không công nghiệp

Bơm hút chân không công nghiệp hoạt động dựa theo nguyên tắc chênh lệch áp suất không khí, quy trình thực hiện như sau:

• Tạo áp suất âm: Động cơ làm quay cánh quạt để tạo luồng không khí có tốc độ cao, từ đó làm giảm mật độ không khí và áp suất bên trong máy thấp hơn áp suất khí quyển bên ngoài
• Hút khí: Không khí được hút vào qua cổng hút và lọc bụi bẩn, tạp chất ra bên ngoài để cân bằng áp suất chân không.
• Lọc và tách khí: Thông qua phụ tùng lọc khí, các tạp chất bẩn sẽ được giữ lại đảm bảo giữ an toàn và vệ sinh cho buồng bơm.
• Xả khí: Vật liệu được tách rồi lắng xuống thùng chứa được tích hợp bên trong máy. Không khí lọc sạch sau đó thải ra ngoài đảm bảo giữ vệ sinh và an toàn cho môi trường công nghiệp

4. Phân loại máy hút chân không công nghiệp

4.1. Bơm chân không vòng dầu

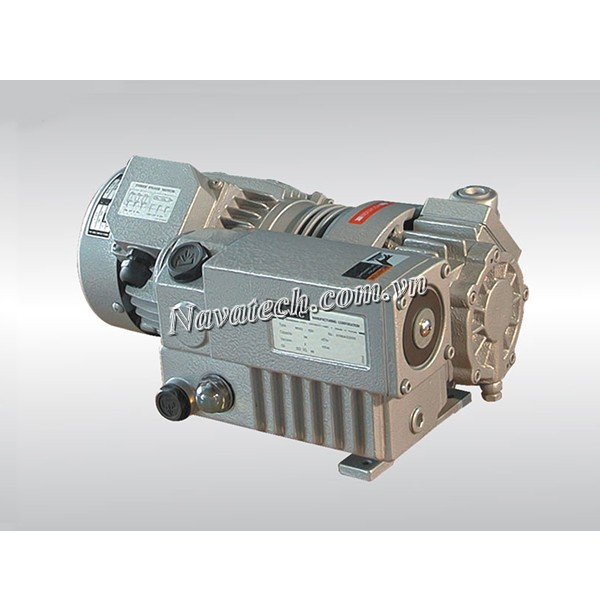

Bơm chân không vòng dầu

Đối với bơm chân không vòng dầu, máy bơm sử dụng dầu chân không để bôi trơn và làm kín hệ thống động cơ. Bơm vòng dầu có lưu lượng hút mạnh, áp suất sâu nên thường được ứng dụng cho các ngành công nghiệp quan trọng, yêu cầu độ chân không sâu.

4.2. Bơm chân không vòng nước

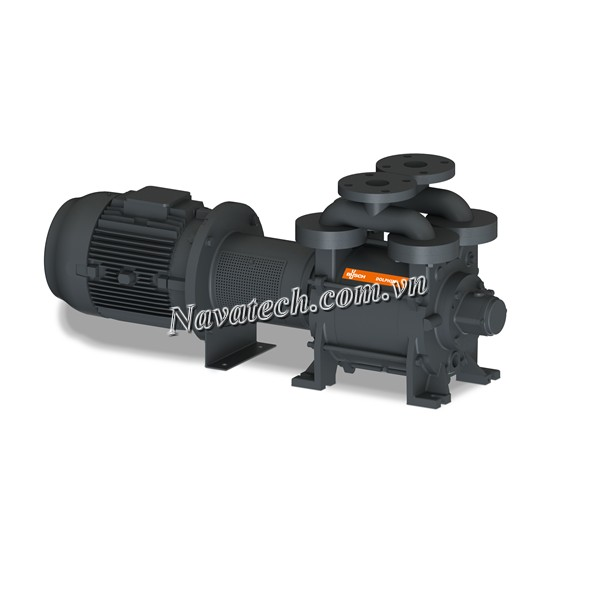

Bơm chân không vòng nước

Đối với bơm chân không vòng nước, bơm sử dụng nước làm môi chất để tạo độ chân không. Bơm phù hợp cho các môi trường ẩm, hoạt động sạch sẽ như các ứng dụng về thực phẩm, hóa chất hay dược phẩm

4.3. Bơm chân không khô

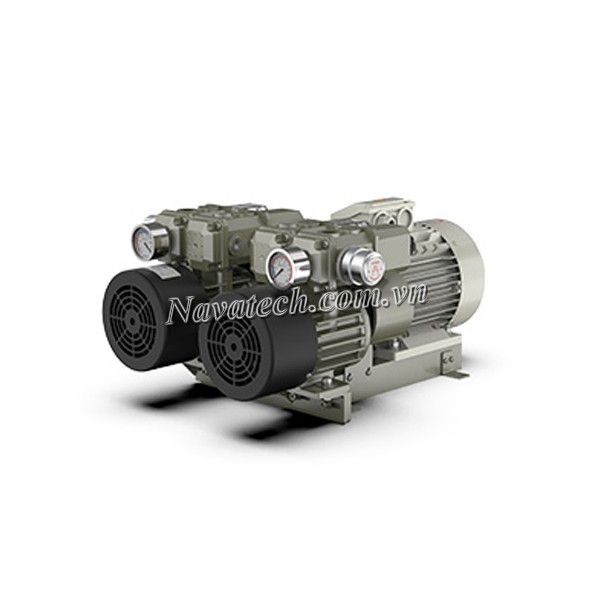

Bơm chân không khô

Đối với bơm chân không khô, máy bơm không sử dụng dầu, nước để làm mát hoặc làm kín động cơ, điều này hạn chế nguy cơ ô  nhiễm môi trường. Bơm khô có đặc tính hiệu suất ổn định, ít hỏng hóc hay bảo trì giúp tiết kiệm chi phí vận hành.

Bơm thường được ứng dụng cho các ngành công nghiệp sạch như bán dẫn, y tế, nha khoa.

4.4. Bơm chân không tăng áp

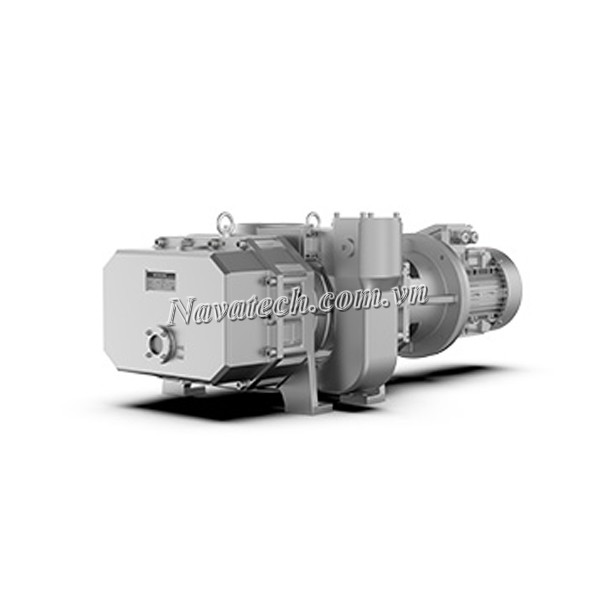

Bơm chân không tăng áp

Bơm chân không tăng áp là loại bơm kết hợp với bơm sơ cấp ứng dụng cho các ngành công nghiệp yêu cầu cao độ chân không và lưu lượng khí. Dòng bơm chân không tăng áp thường được ứng dụng cho quy mô công nghiệp lớn như hệ thống trung tâm, phòng thí nghiệm hoặc luyện kim

5. Cách sử dụng bơm hút chân không công nghiệp

Cách sử dụng bơm hút chân không công nghiệp

Chuẩn bị trước khi vận hành

• Kiểm tra tổng quan toàn bộ các chi tiết bộ phận của bơm chân không như bộ lọc, ống dẫn, van điều chỉnh, rò rỉ khí….
• Kiểm tra mức dầu với loại bơm vòng dầu, đảm bảo sử dụng đúng loại dầu bơm, dầu nằm trong khoảng cho phép.
• Kiểm tra nguồn nước với bơm vòng nước, đảm bảo cung cấp nguồn nước sạch sử dụng cho bơm để làm mát và tạo vòng nước cho máy hoạt động
• Kiểm tra kết nối điện đảm bảo cung cấp nguồn điện ổn định theo thông số kỹ thuật yêu cầu
• Kiểm tra cổng hút và cổng xả đảm bảo kết nối chính xác với hệ thống cần hút chân không

Quy trình vận hành máy bơm chân không

• Khởi động: Mở van cổng hút rồi bật công tắc để khởi động động cơ máy bơm
• Giám sát: Theo dõi đồng hồ đo áp suất chân không để đảm bảo máy đạt áp suất chân không theo yêu cầu hoặc xử lý khi máy sụt giảm áp suất. Có thể điều chỉnh bơm để máy hoạt động theo yêu cầu mong muốn của mình
• Kết thúc: Khi máy hoàn tất quá trình thực hiện bơm chân không, hãy tắt nguồn điện rồi đóng van hút mở van xả để cân bằng lại áp suất chân không cho máy

6. Ứng dụng máy hút chân không công nghiệp

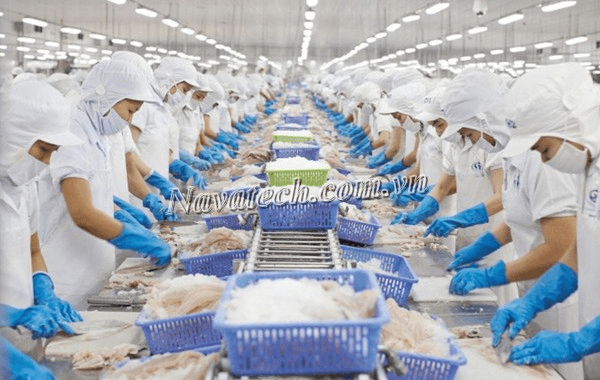

Ứng dụng máy hút chân không công nghiệp

Bơm hút chân không công nghiệp được ứng dụng cụ thể cho các ngành như sau:

• Ngành thực phẩm: Bơm chân không thực hiện quá trình đóng gói chân không, bảo quản thực phẩm, hút khí oxy….
• Ngành dược phẩm: Máy bơm thực hiện sấy khô, sấy thăng hoa, cô đặc chân không, chiết tách tinh chất để sản xuất dược phẩm theo yêu cầu
• Ngành điện tử: Bơm ứng dụng cho sản xuất linh kiện bán dẫn, bo mạch, đèn LED
• Ngành cơ khí: Máy bơm thực hiện ép nhựa, gia công gỗ, hút phôi, đúc khuôn theo yêu cầu kỹ thuật cơ khí
• Ngành hóa chất: Bơm thực hiện hút hơi dung môi, tách khí, xử lý khí độc….

Bên cạnh đó, máy bơm hút chân không còn ứng dụng cho các ngành công nghiệp khác nhau để gia tăng quá trình sản xuất, đảm bảo đạt hiệu suất chất lượng cao nhất.

7. Một số lỗi cơ bản khi sử dụng bơm chân không công nghiệp

Sau thời gian dài sử dụng, bơm chân không công nghiệp sẽ gặp phải một số lỗi cơ bản, cụ thể như sau:

Hiểu rõ cấu tạo máy hút chân không công nghiệp và nguyên lý vận hành giúp doanh nghiệp vận hành an toàn, tiết kiệm chi phí và kéo dài tuổi thọ thiết bị.
