Bơm Chân Không Tăng Áp Wonchang BS 1200

Bơm chân không tăng áp Wonchang BS 1200 có thiết kế tối ưu với trọng lượng 240 kg. Bơm sử dụng công suất 3.75 kW, lưu lượng hút đạt tới 1200 m3/h sẽ là giải pháp chân không lý tưởng cho các ngành công nghiệp. Cùng tìm hiểu chi tiết mẫu bơm Wonchang BS 1200 ngay trong bài viết dưới đây.

1. Thông số kỹ thuật bơm chân không tăng áp Wonchang BS 1200

Thông số kỹ thuật:

2. Cấu tạo bơm hút chân không tăng áp Wonchang BS 1200

2.1. Cấu tạo

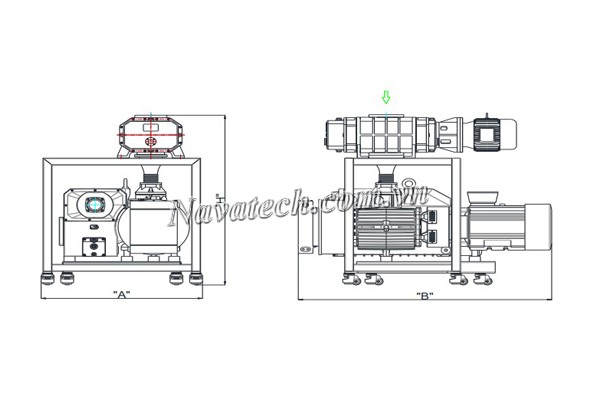

Cấu tạo bơm chân không Wonchang BS 1200

Bơm chân không Wonchang BS 1200 thuộc loại bơm tăng áp kiểu roots, có cấu tạo như sau:

• Vỏ bơm: Là lớp vỏ bao ngoài có nhiệm vụ bảo vệ toàn bộ cụm chi tiết bên trong, đồng thời tạo thành một khoang kín giúp duy trì điều kiện chân không trong quá trình vận hành.
• Rotor: Gồm 2 bánh răng hình dạng elip quay ngược chiều nhau bên trong buồng bơm. Đây là thành phần chủ lực tạo ra luồng hút và đẩy không khí, góp phần hình thành áp suất chân không.
• Stator: Là phần cố định bao quanh rotor, đồng thời tạo thành các khoang chân không thay đổi thể tích trong quá trình rotor quay.
• Cổng hút: Là cửa nạp không khí vào trong buồng bơm, khởi đầu cho chu trình hút chân không.
• Cổng xả: Là vị trí đẩy khí đã qua xử lý ra khỏi bơm, hoàn tất chu trình.
• Trục quay: Đóng vai trò là bộ phận truyền động từ motor đến rotor, giúp rotor quay ổn định với tốc độ chính xác.
• Phớt kín: Được lắp tại các vị trí quan trọng nhằm ngăn dầu bôi trơn bị rò rỉ ra ngoài và tránh không khí bên ngoài xâm nhập vào hệ thống bơm.
• Motor: Là bộ phận cấp nguồn năng lượng cơ học cho hệ thống, dẫn động trục quay để duy trì hoạt động liên tục của rotor.

2.2. Kích thước

Bơm Wonchang BS 1200 có kích thước chiều dài, chiều rộng và chiều cao tương đương là 1130 x 440 x 375 mm. Trọng lượng bơm khoảng 240 kg phù hợp với những ngành có quy mô sản xuất lớn.

2.3. Đường cong hiệu suất

Đường cong hiệu suất của máy bơm chân không tăng áp Wonchang BS 1200 thể hiện mối quan hệ giữa áp suất chân không và lưu lượng hút. Tại áp suất 1 x 10⁻² Torr, lưu lượng đạt 80-90% công suất tối đa.

Hiệu suất ổn định từ vùng áp suất trung bình đến cao, đặc biệt phù hợp khi ghép nối với bơm sơ cấp như bơm xoắn ốc, bơm cánh gạt hoặc bơm vòng dầu.

3. Tính năng nổi bật của bơm tăng áp Wonchang BS 1200

Bơm Wonchang BS 1200 thể hiện một số tính năng nổi bật như sau:

• Áp suất chân không sâu tới 3 x 10 -3 Torr, thích hợp cho các ứng dụng đòi hỏi chân không cao.
• Với lưu lượng hút mạnh tới 1200 m3/h, bơm vẫn sử dụng công suất lớn đạt 3.75 kW nhưng tiết kiệm năng lượng, giảm chi phí vận hành.
• Được chế tạo bằng vật liệu cao cấp, chống ăn mòn và có khả năng chịu nhiệt độ cao.
• Hệ thống làm mát hiệu quả đảm bảo máy hoạt động liên tục nhiều giờ mà không quá nhiệt.
• Thiết kế thông minh, dễ lắp nối với bơm sơ cấp và dễ dàng bảo trì và thay thế linh kiện khi cần thiết
• Khi hoạt động, cần sử dụng thêm hệ thống giảm âm để máy bơm không làm ảnh hưởng tới môi trường xung quanh.

4. Ứng dụng của bơm tăng áp Wonchang BS 1200

Bơm Wonchang BS 1200 được ứng dụng cho các ngành công nghiệp như sau:

• Ngành sản xuất linh kiện điện tử: tạo môi trường chân không siêu sạch trong quá trình phủ chân không hoặc xử lý bề mặt.
• Công nghiệp bán dẫn và năng lượng mặt trời: kết hợp với bơm sơ cấp tạo hệ thống chân không phân tầng.
• Ngành thực phẩm: dùng trong hệ thống sấy lạnh, bảo quản và hút khí chân không.
• Ngành dược phẩm: hỗ trợ quy trình chiết tách, đông khô.
• Ngành in ấn bao bì, nhựa, gốm sứ: ứng dụng trong tạo hình sản phẩm bằng kỹ thuật chân không.

5. Tiêu chuẩn chất lượng

Bơm chân không Wonchang BS 1200 sản xuất tại Hàn Quốc đã đạt các tiêu chuẩn nghiêm ngặt:

• ISO 9001:2015 – Hệ thống quản lý chất lượng
• CE Marking – Tuân thủ tiêu chuẩn an toàn của Châu Âu
• RoHS Compliance – Không chứa chất độc hại
• Korean Industrial Standards (KS) – Tiêu chuẩn quốc gia Hàn Quốc

Ngoài ra, các thiết bị được kiểm tra 100% tại nhà máy trước khi xuất xưởng để đảm bảo hiệu suất và độ kín chân không tối đa.

6. Tư vấn lắp đặt bơm BS 1200

6.1. Tư vấn lắp đặt

• Bơm BS 1200 nên được đặt trên nền bê tông chắc chắn, có đệm giảm chấn.
• Khoảng cách tối thiểu giữa máy và tường khoảng 60 cm để thuận tiện bảo trì.
• Lắp đặt đường ống hút và xả đúng kích thước, đảm bảo không bị rò rỉ khí.
• Cần bố trí hệ thống thông gió hoặc làm mát xung quanh bơm để đảm bảo tản nhiệt tốt.

6.2. Hướng dẫn vận hành

• Khởi động: kiểm tra điện áp, dòng tải và áp suất khí đầu vào trước khi vận hành.
• Vận hành liên tục: kiểm soát áp suất trong vùng làm việc từ 1 – 10⁻³ Torr.
• Dừng máy: ngắt kết nối theo trình tự, đảm bảo không đột ngột tắt nguồn gây sốc cơ học.

6.3. Hướng dẫn bảo dưỡng

• Hằng ngày cần kiểm tra mức dầu, âm thanh bất thường và áp suất vận hành.
• Hằng tuần cần vệ sinh bộ lọc khí đầu vào, kiểm tra nhiệt độ thân máy.
• Định kỳ 6 tháng nên thay dầu bôi trơn, kiểm tra và vệ sinh rotor và stator.
• Định kỳ 1 năm nên kiểm tra tình trạng cánh gạt, van, vòng bi và bảo dưỡng toàn bộ máy bơm.

Bơm chân không tăng áp Wonchang BS 1200 là một lựa chọn lý tưởng cho ngành sản xuất yêu cầu chân không sâu, lưu lượng lớn và độ ổn định cao. Với thiết kế bền bỉ, tính năng kỹ thuật hiện đại cùng khả năng thích ứng linh hoạt, thiết bị này đang ngày càng được tin dùng tại các ngành công nghiệp kỹ thuật cao. Nếu bạn cần tư vấn thêm về sản phẩm, hãy liên hệ cho chúng tôi nhé!
