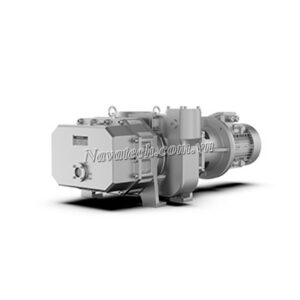

Bơm Chân Không Tăng Áp Wonchang BS 7500

Bơm chân không tăng áp Wonchang BS 7500 là mẫu bơm có quy mô lớn đặc biệt phù hợp với những ngành yêu cầu cao mức độ chân không sâu. Bơm Wonchang BS 7500 là giải pháp lý tưởng trong phân khúc bơm tăng áp công nghiệp nặng, hãy cùng tìm hiểu chi tiết loại bơm này nhé.

1. Thông số kỹ thuật bơm chân không tăng áp Wonchang BS 7500

Thông số kỹ thuật:

2. Cấu tạo bơm hút chân không tăng áp Wonchang BS 7500

2.1. Cấu tạo chính

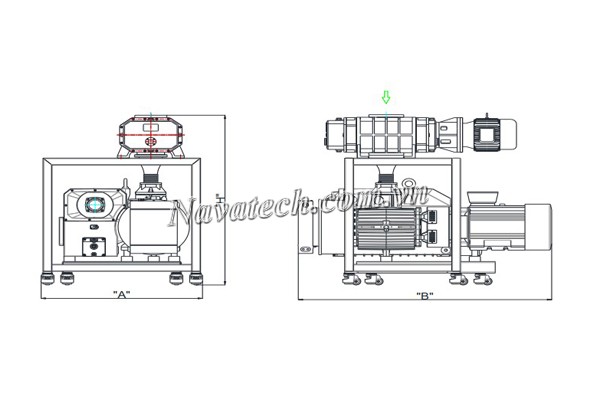

Cấu tạo bơm Wonchang BS 7500

Cấu tạo chính của bơm tăng áp Wonchang BS 7500 bao gồm:

• Vỏ bơm: Là bộ khung bao bọc toàn bộ cụm chi tiết bên trong, có chức năng bảo vệ linh kiện khỏi tác động cơ học bên ngoài và duy trì môi trường chân không ổn định nhờ thiết kế buồng kín.
• Rotor: Gồm hai cánh quay dạng hình kén, vận hành ngược chiều nhau bên trong buồng bơm. Đây là bộ phận trung tâm đảm nhiệm vai trò nén và hút không khí, tạo ra lực chân không cần thiết.
• Stator: Là phần cố định bao quanh rotor, đóng vai trò định hình buồng hút và buồng nén, đồng thời chia không gian thành các khoang tạo áp suất khác nhau trong quá trình vận hành.
• Cổng hút (inlet port): Là điểm tiếp nhận khí từ môi trường bên ngoài vào bên trong bơm, khởi đầu chu trình hút chân không.
• Cổng xả (outlet port): Là nơi thoát khí sau khi đã được nén, giúp duy trì áp suất trong buồng bơm và đảm bảo lưu thông khí hiệu quả.
• Trục quay (shaft): Là cầu nối giữa motor và rotor, truyền mô-men xoắn để rotor quay đồng bộ theo tốc độ thiết kế.
• Phớt làm kín (seal): Làm nhiệm vụ ngăn dầu bôi trơn rò rỉ ra ngoài và ngăn không khí bên ngoài xâm nhập vào hệ thống, giữ cho môi trường bên trong luôn kín khí.
• Động cơ (motor): Bộ phận cung cấp năng lượng cơ học, tạo lực quay cho trục và rotor, đóng vai trò then chốt trong vận hành toàn hệ thống bơm.

2.2. Kích thước tổng thể

Kích thước bơm Wonchang BS 7500 tính theo chiều dài, chiều rộng và chiều cao là 1950 x 832 x 703 mm. Bơm có trọng lượng lớn tới 1150 kg phù hợp lắp đặt cố định tại khu vực thông thoáng, có mái che và bề mặt phẳng chắc chắn.

2.3. Đường cong hiệu suất

Bơm hút chân không tăng áp Wonchang BS 7500 cho thấy đường cong hiệu suất ổn định trong dải áp suất từ 760 Torr đến dưới 1 mTorr. Khả năng duy trì áp suất ổn định trong quá trình vận hành liên tục là điểm mạnh vượt trội, đặc biệt với các tải trọng hút biến thiên.

3. Tính năng nổi bật của bơm tăng áp Wonchang BS 7500

• Lưu lượng hút lớn: Bơm hút nhanh đạt 7500 m3/h với tốc độ hút 1450 vòng/phút đạt lưu lượng hút lớn trong khoảng thời gian ngắn
• Áp suất chân không thấp: Bơm có áp suất đạt 3 x 10 -3 Torr đem tới hiệu suất cao, đạt yêu cầu mức độ chân không sâu
• Công suất cao: Động cơ sử dung công suất 18.5 kW thiết kế chuyên biệt cho tải nặng, thích hợp cho vận hành 24/7.
• Tiết kiệm năng lượng và dầu bôi trơn: Hệ thống bôi trơn tuần hoàn thông minh, giảm tiêu hao năng lượng.
• Vận hành êm ái, ít rung lắc: Phù hợp với những môi trường đòi hỏi độ ồn thấp và độ ổn định cao.
• Dễ dàng lắp đặt với các loại bơm sơ cấp để gia tăng hiệu suất làm việc cho bơm.

4. Ứng dụng của bơm tăng áp Wonchang BS 7500

Bơm hút chân không tăng áp Wonchang BS 7500 được ứng dụng rộng rãi trong nhiều lĩnh vực công nghiệp đòi hỏi hệ thống hút chân không có lưu lượng lớn và áp suất thấp, cụ thể như:

• Ngành bán dẫn và vi điện tử: Bơm được ứng dụng tạo môi trường chân không tuyệt đối để xử lý wafer, sản xuất vi điện tử…
• Ngành dược phẩm và y tế: Ứng dụng hút chân không trong sản xuất vắc-xin, thuốc tiêm, lyophilization (đông khô). Đồng thời ứng dụng trong các quy trình tiệt trùng thiết bị điện tử
• Ngành hóa chất: Ứng dụng trong quy trình chưng cất chân không, lọc chân không.
• Sản xuất pin và vật liệu năng lượng: Ứng dụng trong công nghệ sản xuất pin lithium, pin nhiên liệu.
• Sử dụng cho máy CNC: Ứng dụng chân không trong việc cố định sản phẩm.

5. Tiêu chuẩn chất lượng

Bơm chân không tăng áp BS 7500 của Wonchang đạt tiêu chuẩn chất lượng ISO 9001 và CE marking áp ứng tiêu chuẩn Châu Âu

6. Tư vấn lắp đặt bơm BS 7500

6.1. Tư vấn lắp đặt

• Nền lắp đặt bơm là mặt phẳng, cố định chắc chắn có khả năng chịu tới tới 1200 kg
• Khoảng cách lắp bơm cần thông thoáng, dễ dàng vận hành và bảo trì
• Khu vực lắp đặt cần được kết nối với nguồn điện riêng, tránh sử dụng quá tải gây chập nguồn điện
• Đường ống hút và đường ống xả cần lắp cẩn thận, tránh rò rỉ trong quá trình sử dụng

6.2. Hướng dẫn vận hành

• Kiểm tra dầu bôi trơn, nguồn điện và nhiệt độ môi trường trước khi khởi động.
• Khởi động theo trình tự: bơm sơ cấp => bơm tăng áp, khi dừng bơm thì thực hiện ngược lại dừng bơm tăng áp rồi dừng bơm sơ cấp.
• Theo dõi chỉ số áp suất trong 15 phút đầu vận hành để nhanh chóng phát hiện vấn đề kịp xử lý

6.3. Hướng dẫn bảo dưỡng

• Vệ sinh buồng hút và lọc dầu định kỳ, kiểm tra khoang chứa dầu thường xuyên, thay thế khi cần thiết.
• Kiểm tra bạc đạn, vòng làm kín và rotor hàng năm.
• Thông thường, khoảng 6 tháng cần bảo dưỡng hệ thống bơm để đảm bảo quá trình vận hành về sau.

Bơm chân không tăng áp Wonchang BS 7500 sở hữu nhiều tính năng nổi bật đáp ứng được những ngành công nghiệp đòi hỏi độ chân không khắt khe. Bơm BS 7500 là giải pháp chân không hiệu quả cho các nhà máy, dự án sản xuất, xứng đáng là thiết bị được đầu tư dài hạn. Liên hệ Navatech để được tư vấn chi tiết về loại mẫu bơm này.
