Bơm cánh gạt là gì? TOP 7 Bơm Cánh Gạt Đơn/Kép Tốt Nhất

Ngành công nghiệp hiện nay, các thiết bị bơm đóng vai trò quan trọng trong việc vận chuyển chất lỏng và khí. Trong số đó, bơm cánh gạt là loại bơm được sử dụng phổ biến nhất nhờ nhiều tính năng nổi bật. Vậy bơm cánh gạt là gì, nguyên lý hoạt động ra sao? Hãy cùng tìm hiểu chi tiết trong bài viết dưới đây nhé.

1. Bơm cánh gạt là gì?

Bơm cánh gạt là gì?

Bơm cánh gạt (tên gọi khác là bơm chân không cánh gạt hoặc bơm ly tâm cánh gạt) là một loại bơm thủy lực được sử dụng để chuyển đổi năng lượng cơ học thành năng lượng lưu chất. Bơm được sử dụng cánh gạt để tạo ra áp suất và lưu chất được chuyển động theo hướng từ trục vào tâm của bơm ra ngoài.

Bơm chân không cánh gạt được sản xuất từ vật liệu kim loại chắc chắn như: đồng, inox, sắt, thép… đem đến một sản phẩm có độ bền cao, chống oxy hóa và ăn mòn. Vì vậy, bơm có thể hoạt động linh hoạt ở cả những môi trường khắc nghiệt nhất.

2. Cấu tạo của bơm chân không cánh gạt

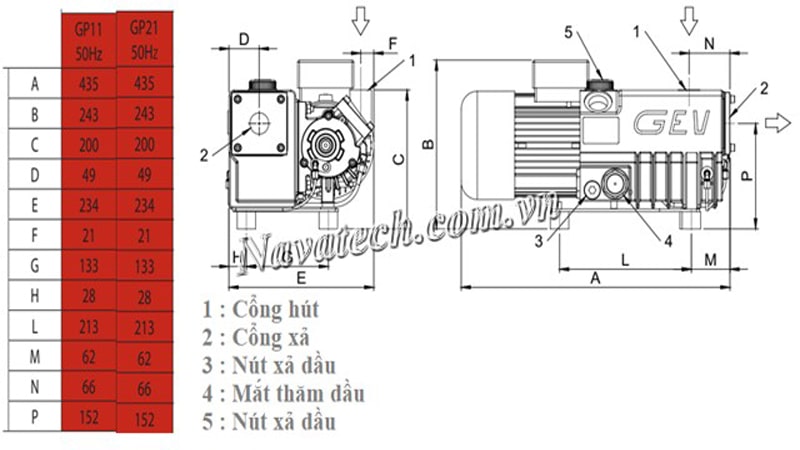

Cấu tạo của bơm hút chân không cánh gạt

Bơm chân không cánh gạt dùng dầu và bơm chân không cánh gạt không dầu thường có cấu trúc cơ bản gồm các thành phần như sau:

• Thân bơm: Là phần ngoài cùng của bơm nhằm bảo vệ các thành phần bên trong. Thân bơm được làm từ hợp kim như gang, thép không gỉ hoặc nhôm.
• Trục quay (hay gọi là rotor): Là trục chứa các cánh gạt được gắn cố định. Trục quay chịu trách nhiệm cho việc tạo ra chuyển động quay và tạo ra lực ly tâm để đẩy chất lỏng qua các cánh gạt.
• Cánh gạt: Là các lá cánh được gắn lên trục quay. Khi trục quay quay, cánh gạt tạo ra lực ly tâm để đẩy chất lỏng từ trục ra ngoài và tạo ra áp suất.
• Bộ phận chứa chất lỏng: Nơi mà chất lỏng được hút vào và đẩy ra ngoài, thường được làm từ kim loại hoặc nhựa cứng có các van và ống kết nối để điều chỉnh luồng chất lỏng.
• Cánh dẫn: Cánh dẫn được sắp xếp xung quanh cánh gạt để hướng chất lỏng từ cánh gạt qua đường ống thoát ra bên ngoài. Chúng giúp tăng cường hiệu suất bơm bằng cách giảm thiểu dòng chảy ngược và tăng cường áp suất.
• Động cơ: Là nguồn cung cấp năng lượng cho việc quay của trục quay. Động cơ có thể là loại động cơ điện hoặc động cơ đốt trong tùy thuộc vào ứng dụng cụ thể của bơm.
• Hệ thống làm mát: Nhiệm vụ làm mát động cơ và tránh quá nhiệt khi hoạt động trong thời gian dài.

3. Nguyên lý làm việc của bơm hút chân không cánh gạt

3.1. Nguyên lý hoạt động bơm cánh gạt đơn

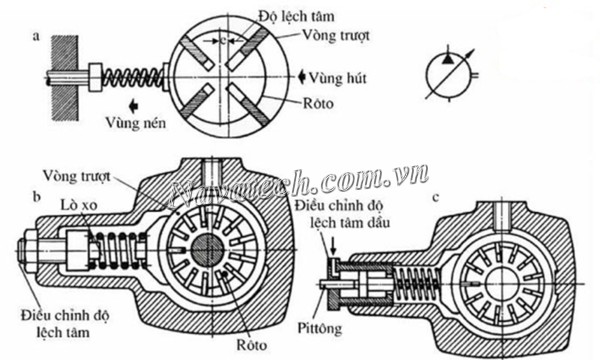

Nguyên lý hoạt động của bơm cánh gạt đơn

• Bơm cánh gạt đơn hoạt động dựa trên nguyên lý chuyển động của các cánh gạt gắn trên trục quay. Khi trục quay, các cánh gạt di chuyển trong buồng bơm, tạo ra lực ly tâm làm nén và đẩy chất lỏng hoặc khí vào phía cổng xả.
• Quá trình này liên tục hút chất lỏng vào buồng bơm qua cổng hút, sau đó đẩy ra ngoài qua cổng xả với áp suất cao.
• Cấu tạo rất đơn giản và hiệu suất làm việc ổn định là ưu điểm của bơm cánh gạt đơn, thường được sử dụng trong các ứng dụng công nghiệp

3.2. Nguyên lý làm việc của bơm cánh gạt kép

Nguyên lý làm việc của bơm cánh gạt kép

• Nguyên lý làm việc bơm cánh gạt kép tương tự như bơm cánh gạt đơn, nhưng với cấu tạo có hai bộ cánh gạt đối xứng gắn trên trục quay, giúp tăng hiệu suất và ổn định khi vận hành. Khi trục quay, các cánh gạt di chuyển trong buồng bơm và tạo ra lực ly tâm, đẩy chất lỏng hoặc khí từ cổng hút vào khoang bơm.
• Các cánh gạt kép giúp phân bổ lực đều hơn, làm tăng áp suất và lưu lượng chất lỏng đưa ra cổng xả, giảm rung lắc và tiếng ồn trong quá trình hoạt động.
• Nguyên lý làm việc của bơm cánh gạt kép giúp duy trì áp suất ổn định và hiệu suất cao hơn trong các ứng dụng công nghiệp yêu cầu vận hành liên tục và hiệu quả.

4. Các loại bơm chân không cánh gạt

Có một số loại bơm cánh gạt thủy lực khác nhau, mỗi loại được thiết kế để phục vụ cho các ứng dụng và yêu cầu cụ thể.

4.1. Bơm cánh gạt thấp áp

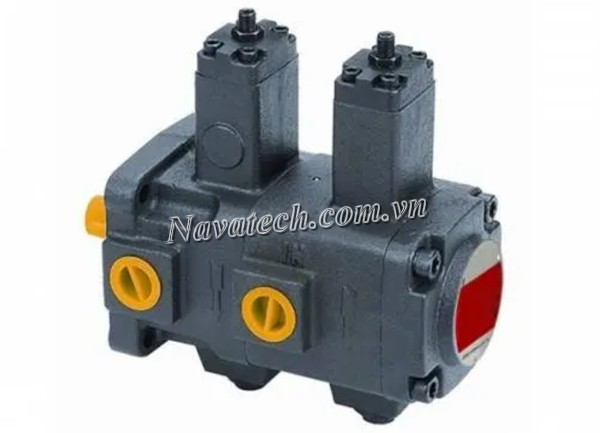

Bơm cánh gạt thấp áp

• Thường được sử dụng trong các hệ thống thủy lực yêu cầu áp suất thấp và lưu lượng cao.
• Bơm cánh gạt thấp áp có thể hoạt động tốt trong áp suất làm việc thấp, thường dưới 1000 psi (69 bar).

4.2. Bơm cánh gạt cao áp

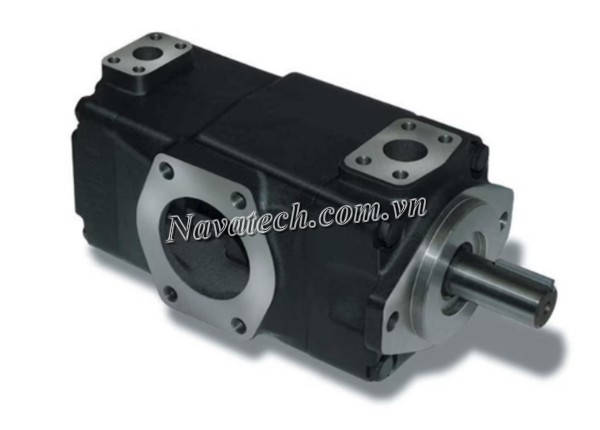

Bơm cánh gạt cao áp

• Thiết kế để chịu được áp suất cao hơn so với loại bơm thấp áp.
• Bơm cánh gạt cao áp có thể hoạt động ở áp suất lên đến vài nghìn psi (hàng trăm bar) và thường được sử dụng trong các ứng dụng thủy lực công nghiệp và hệ thống điều khiển.

4.3. Bơm cánh gạt biến thiên

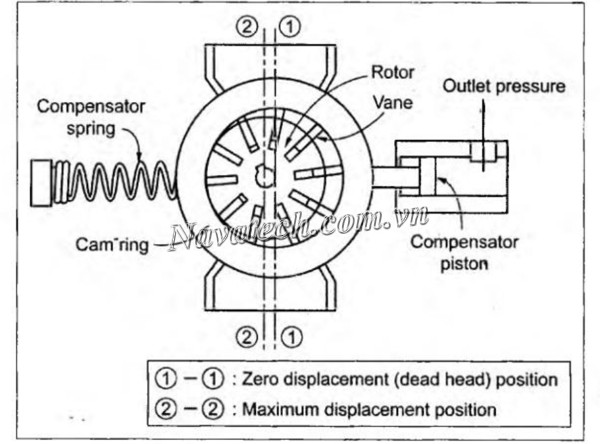

Cấu tạo bơm cánh gạt biến thiên

Bơm cánh gạt biến thiên cho phép điều chỉnh lưu lượng bơm bằng cách điều chỉnh thể tích của buồng bơm. Thiết bị hoạt động tiết kiệm năng lượng và tối ưu hóa hiệu suất của hệ thống thủy lực

4.4. Bơm cánh gạt kép

• Bơm cánh gạt kép hoạt động dựa trên 2 bộ cánh gạt trên cùng một trục quay, cung cấp lưu lượng và áp suất cao hơn so với bơm cánh gạt đơn cánh.
• Máy bơm thường được sử dụng trong các ứng dụng yêu cầu lưu lượng lớn và áp suất sâu như hệ thống thủy lực công nghiệp.

4.5. Bơm cánh gạt thủy lực vận chuyển

Bơm cánh gạt thủy lực vận chuyển

• Bơm cánh gạt thủy lực vận chuyển được sử dụng trong các hệ thống vận chuyển chất lỏng và chất rắn có độ nhớt cao như bitum và nhựa.
• Thiết bị bơm cánh gạt thủy lực vận chuyển có cấu trúc mạnh mẽ để chịu được môi trường làm việc khắc nghiệt.

4.6. Bơm chân không cánh gạt dùng dầu

• Bơm dầu cánh gạt (hay bơm chân không cánh gạt dùng dầu) là loại bơm thể tích chuyên dùng để vận chuyển dầu hoặc chất lỏng có độ nhớt thấp trong các hệ thống thủy lực, bôi trơn và tuần hoàn dầu.
• Bơm hoạt động dựa trên chuyển động quay của rotor có gắn các cánh gạt trượt trong rãnh, tạo ra các khoang hút và nén, từ đó liên tục hút và đẩy chất lỏng qua hệ thống.
• Nhờ thiết kế đơn giản, bơm có khả năng vận hành êm ái, lưu lượng ổn định và áp suất làm việc cao.
• Bơm dầu cánh gạt thường được sử dụng trong các hệ thống máy ép, máy CNC, động cơ, hộp số và các thiết bị công nghiệp yêu cầu sự ổn định trong việc bơm hoặc bôi trơn dầu.

4.7. Bơm chân không cánh gạt không dầu

• Bơm chân không cánh gạt không dầu (hay bơm cánh gạt khô) hoạt động mà không cần dầu để làm kín hay bôi trơn, cánh gạt thường làm từ vật liệu tự bôi trơn như carbon.
• Ưu điểm chính là khí thải sạch không dầu, chi phí bảo trì thấp do không phải thay dầu, và thân thiện với môi trường.
• Tuy nhiên, chúng thường chỉ đạt độ chân không trung bình (vài chục mbar đến vài mbar), không sâu bằng bơm dầu, và cánh gạt có thể mài mòn theo thời gian.
• Ứng dụng phổ biến trong y tế, nha khoa, in ấn, đóng gói, và các ngành yêu cầu môi trường sạch.

5. Ưu nhược điểm của bơm cánh gạt

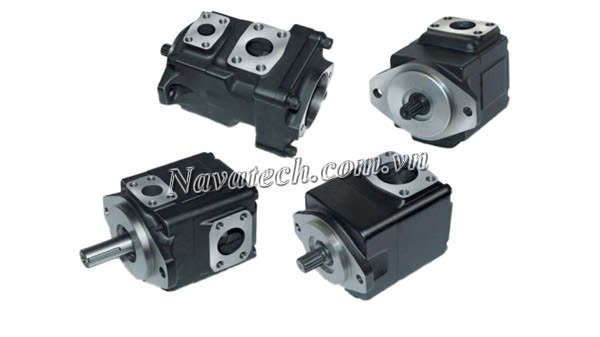

Ưu điểm và nhược điểm của máy bơm hút chân không cánh gạt

Dưới đây là một số ưu nhược điểm của bơm cánh gạt:

5.1. Ưu điểm của bơm cánh gạt

• Hoạt động êm ái: Bơm cánh gạt vận hành trơn tru, giảm đáng kể tiếng ồn và rung động.
• Linh hoạt ứng dụng: Có thể hoạt động hiệu quả ở nhiều mức áp suất và lưu lượng, phù hợp cho đa dạng hệ thống thủy lực và công nghiệp.
• Hiệu suất ổn định: Bơm duy trì hiệu suất tốt ngay cả khi áp suất và nhiệt độ thay đổi, đảm bảo độ tin cậy cao.
• Dễ bảo dưỡng: Thiết kế đơn giản giúp việc tháo lắp, thay thế linh kiện dễ dàng, tiết kiệm thời gian và chi phí bảo trì.

5.2. Nhược điểm bơm cánh gạt

• Hiệu suất hạn chế: So với các loại bơm khác, bơm cánh gạt thường có hiệu suất thấp hơn, có thể làm tăng chi phí vận hành cho các ứng dụng đòi hỏi hiệu suất cao.
• Độ bền giảm dần: Do cánh gạt tiếp xúc trực tiếp với thân bơm, chúng dễ bị mài mòn, dẫn đến giảm tuổi thọ và phát sinh chi phí bảo dưỡng, sửa chữa định kỳ.
• Giới hạn áp suất: Bơm cánh gạt không phù hợp cho các ứng dụng yêu cầu áp suất rất cao do hạn chế về thiết kế và vật liệu cấu tạo.

6. Công dụng của bơm cánh gạt

Ứng dụng của bơm cánh gạt trong cuộc sống

Bơm cánh gạt có nhiều ứng dụng trong cuộc sống hàng ngày và trong nhiều lĩnh vực công nghiệp, cụ thể như

• Hệ thống thủy lực công nghiệp: Ứng dụng để tạo ra lực đẩy hoặc lực kéo khi thực hiện các hoạt động như nâng, kẹp, và bấm.
• Hệ thống truyền dẫn chất lỏng: Ứng dụng vận chuyển chất lỏng từ vị trí này đến vị trí khác, như trong hệ thống cấp nước, hệ thống làm mát, và hệ thống dầu mỡ.
• Hệ thống điều hòa không khí: Cung cấp lưu lượng không khí cần thiết cho việc làm lạnh hoặc sưởi ấm.
• Ứng dụng trong ô tô và xe máy: Cung cấp chất lỏng làm mát cho động cơ hoặc hệ thống lái.
• Ứng dụng trong ngành chế biến thực phẩm và đồ uống: Ứng dụng bơm chất lỏng như sữa, nước ép, và các loại dung dịch khác trong quá trình sản xuất và đóng gói.
• Ứng dụng trong công nghiệp xử lý hóa chất: Ứng dụng để bơm và vận chuyển các loại chất lỏng và hóa chất đặc biệt.
• Ứng dụng trong ngành nông nghiệp: Ứng dụng để tưới tiêu, bơm phân bón và hóa chất…

Trên đây là tổng quan thông tin về câu hỏi bơm cánh gạt là gì mà bạn cần biết. Nếu có thắc mắc hay cần tư vấn về các sản phẩm bơm chân không thì hãy liên hệ Navatech. Chúng tôi sẽ cố gắng tư vấn, hỗ trợ bạn trong thời gian sớm nhất.
