Cảm biến chân không là gì? Tìm hiểu cảm biến chân không từ A-Z

Trong các hệ thống sử dụng bơm chân không và công nghệ hút áp suất thấp, việc đo lường và kiểm soát chính xác mức chân không là yếu tố then chốt quyết định hiệu suất, độ ổn định và độ an toàn của toàn bộ hệ thống. Đây chính là lúc cảm biến chân không phát huy vai trò quan trọng. Vậy cảm biến chân không là gì, hoạt động ra sao, có những loại nào và làm sao để lựa chọn đúng? Bài viết dưới đây sẽ giúp bạn hiểu toàn diện từ A-Z.

1. Cảm biến chân không là gì?

Cảm biến chân không (Vacuum Sensor) là thiết bị dùng để đo áp suất thấp hơn áp suất khí quyển, sau đó chuyển đổi giá trị áp suất này thành tín hiệu điện (analog hoặc digital) để phục vụ cho việc giám sát, điều khiển hoặc tự động hóa hệ thống.

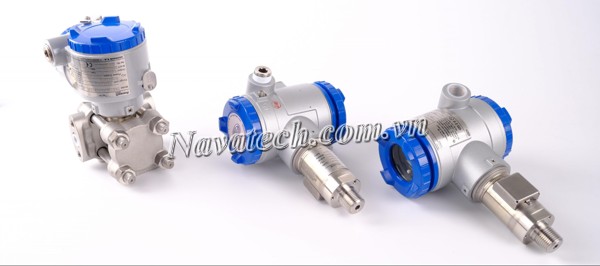

Cảm biến chân không

Khác với đồng hồ đo chân không cơ học chỉ hiển thị giá trị, cảm biến có khả năng:

• Truyền tín hiệu về PLC, HMI, controller
• Kết hợp với hệ thống điều khiển tự động
• Cảnh báo hoặc kích hoạt thiết bị khi đạt ngưỡng cài đặt

Phân biệt nhanh các khái niệm dễ nhầm lẫn

• Cảm biến chân không: Đo liên tục mức áp suất chân không và chuyển đổi thành tín hiệu điện (analog/digital) để đưa về PLC hoặc hệ thống điều khiển tự động.
• Đồng hồ đo chân không: Thiết bị hiển thị cơ học bằng kim hoặc mặt số, chỉ phục vụ quan sát trực tiếp, không có khả năng xuất tín hiệu điều khiển.
• Công tắc chân không: Hoạt động theo nguyên lý đóng/ngắt khi áp suất đạt ngưỡng cài đặt, dùng để cảnh báo hoặc điều khiển ON/OFF thiết bị.

2. Vai trò của cảm biến chân không trong hệ thống công nghiệp

Trong thực tế sản xuất, cảm biến chân không không chỉ để “đo cho biết”, mà còn đảm nhiệm nhiều vai trò quan trọng:

Vai trò cảm biến chân không

• Giám sát mức chân không trong hệ thống bơm
• Điều khiển tự động quá trình hút – xả
• Bảo vệ bơm chân không, tránh vận hành sai tải
• Ổn định chất lượng sản phẩm, đặc biệt trong đóng gói, điện tử, y tế
• Tiết kiệm năng lượng, nhờ kiểm soát chính xác thời điểm vận hành
• Ở các dây chuyền hiện đại, cảm biến chân không gần như là thành phần bắt buộc.

3. Nguyên lý hoạt động của cảm biến chân không

Cảm biến chân không hoạt động dựa trên nguyên lý chuyển đổi sự thay đổi áp suất chân không thành tín hiệu điện để hệ thống điều khiển có thể đọc và xử lý.

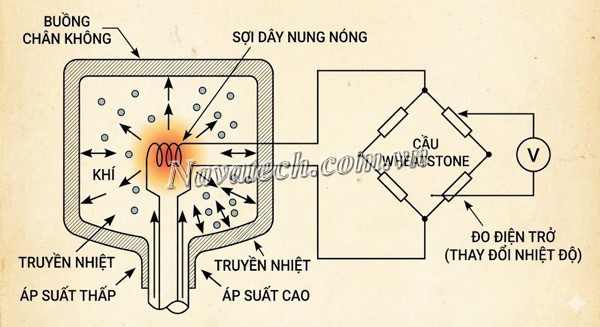

Nguyên lý hoạt động của cảm biến chân không

Khi áp suất trong hệ thống giảm xuống dưới áp suất khí quyển, lực tác động lên phần tử cảm biến thay đổi. Sự thay đổi này gây ra các biến đổi vật lý như biến dạng màng đo, thay đổi điện dung, điện trở hoặc khả năng truyền nhiệt. Mạch điện tử bên trong cảm biến sẽ xử lý các biến đổi đó và chuyển đổi thành tín hiệu điện tương ứng với mức chân không đo được.

Tùy vào dải đo và ứng dụng, cảm biến chân không có thể sử dụng các nguyên lý đo khác nhau như điện dung, Pirani (truyền nhiệt) hoặc áp điện. Mỗi nguyên lý có ưu điểm riêng về độ chính xác, tốc độ phản hồi và phạm vi đo.

Tín hiệu đầu ra của cảm biến thường ở dạng analog (0-10V, 4-20mA) hoặc digital (PNP/NPN, IO-Link), cho phép kết nối trực tiếp với PLC hoặc hệ thống điều khiển tự động. Độ chính xác của phép đo phụ thuộc vào dải đo, thời gian đáp ứng, điều kiện môi trường và cách lắp đặt cảm biến.

4. Phân loại cảm biến chân không phổ biến hiện nay

Cảm biến chân không được phân loại dựa trên nhiều tiêu chí khác nhau nhằm đáp ứng đa dạng yêu cầu đo và điều khiển trong thực tế.

4.1. Phân loại theo nguyên lý đo

Một số loại cảm biến chân không phổ biến gồm cảm biến điện dung, cảm biến Pirani và cảm biến áp điện. Trong đó, cảm biến điện dung cho độ chính xác cao, cảm biến Pirani phù hợp với chân không thô – trung bình, còn cảm biến áp điện có tốc độ phản hồi nhanh.

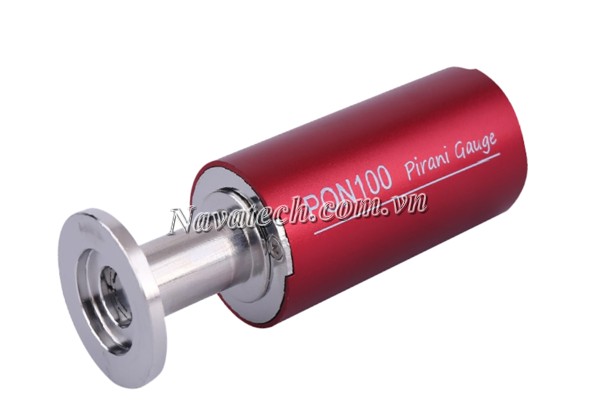

Cảm biến Pirani

4.2. Phân loại theo dải đo chân không

Tùy mức áp suất cần đo, cảm biến được chia thành chân không thô, chân không trung bình và chân không cao. Việc lựa chọn đúng dải đo giúp cảm biến hoạt động ổn định và cho kết quả chính xác.

4.3. Phân loại theo hình thức sử dụng

Theo cấu hình, cảm biến chân không có thể là loại rời, loại tích hợp màn hình hiển thị, hoặc loại tích hợp công tắc áp suất. Mỗi dạng phù hợp với từng mức độ tự động hóa và yêu cầu vận hành khác nhau.

5. Ứng dụng thực tế của cảm biến chân không

Cảm biến chân không được ứng dụng rộng rãi trong nhiều lĩnh vực nhờ khả năng đo và kiểm soát chính xác mức áp suất chân không trong hệ thống.

• Trong hệ thống bơm chân không công nghiệp, cảm biến giúp giám sát mức chân không làm việc; tối ưu chu trình vận hành và bảo vệ bơm khỏi tình trạng quá tải hoặc vận hành sai điều kiện.
• Đối với máy đóng gói và hút chân không thực phẩm, cảm biến chân không đảm bảo áp suất hút ổn định, giúp sản phẩm được đóng gói kín, đồng đều và kéo dài thời gian bảo quản.
• Trong ngành điện tử, bán dẫn và phòng thí nghiệm, cảm biến được sử dụng để kiểm soát môi trường làm việc, nơi yêu cầu độ chính xác cao và độ ổn định lâu dài.
• Ngoài ra, cảm biến này còn được ứng dụng trong thiết bị y tế, hệ thống HVAC và xử lý khí, góp phần nâng cao hiệu quả vận hành và độ an toàn của toàn bộ hệ thống.

6. Các lỗi thường gặp khi sử dụng cảm biến chân không

Một trong những lỗi phổ biến nhất là chọn sai dải đo cảm biến. Khi dải đo quá rộng hoặc quá hẹp so với mức chân không thực tế, kết quả đo sẽ kém chính xác, gây khó khăn cho việc điều khiển và giám sát hệ thống.

• Lắp đặt cảm biến không đúng vị trí cũng là lỗi thường gặp. Việc đặt cảm biến quá xa điểm cần đo, hoặc tại vị trí có rung động và nhiễu cao, có thể khiến tín hiệu đo bị sai lệch so với áp suất thực trong hệ thống.
• Ngoài ra, nhiễu tín hiệu điện do đi dây không đúng chuẩn, nguồn cấp không ổn định hoặc môi trường điện từ mạnh có thể làm tín hiệu đầu ra không ổn định, ảnh hưởng đến PLC và thiết bị điều khiển.
• Một lỗi khác là không hiệu chuẩn và bảo trì định kỳ. Sau thời gian dài vận hành, cảm biến có thể bị trôi sai số nếu không được kiểm tra, dẫn đến đo sai mà người vận hành khó phát hiện.
• Cuối cùng, sử dụng cảm biến trong điều kiện môi trường vượt giới hạn cho phép như nhiệt độ cao, độ ẩm lớn hoặc khí ăn mòn cũng làm giảm độ chính xác và tuổi thọ của cảm biến.

Cảm biến chân không đóng vai trò then chốt trong việc đo và kiểm soát áp suất chân không, giúp hệ thống vận hành ổn định và chính xác hơn. Việc lựa chọn đúng loại cảm biến phù hợp với dải đo và ứng dụng thực tế sẽ góp phần nâng cao hiệu suất, đồng thời bảo vệ bơm và thiết bị liên quan. Trong các hệ thống công nghiệp hiện đại, cảm biến chân không là giải pháp không thể thiếu để tối ưu vận hành lâu dài.
