Công tắc áp suất chân không: 10 thông tin quan trọng

Trong hệ thống chân không công nghiệp và phòng thí nghiệm, công tắc áp suất chân không là thiết bị quan trọng giúp kiểm soát và bảo vệ áp suất trong quá trình vận hành. Thiết bị này đóng vai trò cảm biến và điều khiển, giúp phát hiện sự thay đổi áp suất và ngăn ngừa sự cố do quá áp hoặc áp suất thấp. Bài viết sau sẽ giới thiệu 10 thông tin kỹ thuật cần biết về công tắc áp suất.

1. Công tắc áp suất chân không là gì?

Công tắc áp suất chân không là gì?

Công tắc áp suất chân không (Vacuum Pressure Switch) là một thiết bị điện tử hoặc cơ điện, được thiết kế để phát hiện sự thay đổi áp suất trong môi trường chân không. Khi áp suất chân không vượt quá hoặc giảm xuống dưới một giá trị định trước, công tắc sẽ đóng hoặc ngắt mạch điện nhằm kích hoạt một thiết bị điều khiển, còi cảnh báo, bơm hút chân không hoặc van an toàn.

Công tắc này thường được tích hợp trong các hệ thống tự động hóa, máy bơm chân không, lò nướng công nghiệp, hệ thống HVAC hoặc các dây chuyền đóng gói chân không.

2. Cấu tạo của công tắc áp suất

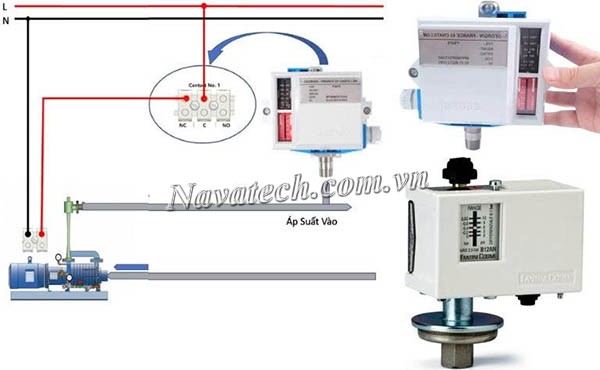

Cấu tạo của công tắc áp suất chân không

Tùy theo nguyên lý hoạt động cơ học hoặc điện tử, cấu tạo có thể khác nhau, nhưng về cơ bản một công tắc áp suất chân không sẽ bao gồm các bộ phận chính sau:

• Màng cảm biến áp suất: Là bộ phận trực tiếp tiếp xúc với môi trường áp suất, biến đổi áp suất thành chuyển động cơ học hoặc tín hiệu điện.
• Lò xo hồi vị: Dùng để thiết lập giá trị áp suất kích hoạt. Khi áp suất vượt quá hoặc thấp hơn ngưỡng cài đặt, lực nén hoặc giãn của lò xo sẽ tạo chuyển động.
• Tiếp điểm điện: Chuyển trạng thái đóng/mở mạch điện dựa trên biến đổi từ cảm biến.
• Thân vỏ: Chịu áp lực và bảo vệ linh kiện bên trong, thường được làm từ thép không gỉ, đồng hoặc nhựa công nghiệp chịu nhiệt.
• Các loại công tắc điện tử tiên tiến còn tích hợp vi xử lý, màn hình hiển thị kỹ thuật số, và ngõ ra tín hiệu analog/digital (4–20 mA, 0–10V, NPN/PNP) để kết nối với PLC hoặc hệ thống SCADA.

3. Hướng dẫn sử dụng công tắc áp suất

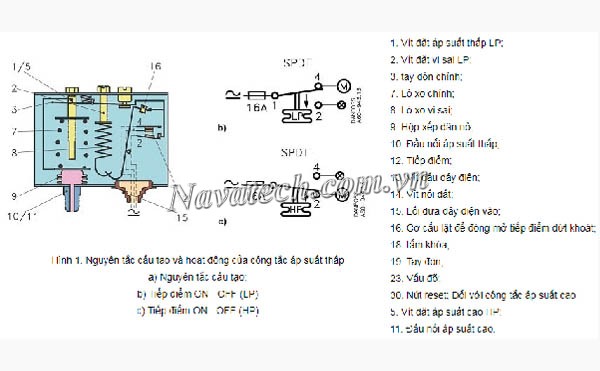

Hướng dẫn sử dụng công tắc áp suất

Để sử dụng hiệu quả và chính xác công tắc áp suất chân không, cần tuân theo các bước sau:

3.1 Lựa chọn loại công tắc phù hợp

Khi chọn loại công tắc, cần cân nhắc kỹ vì không phải loại nào cũng phù hợp mọi ứng dụng. Dựa theo các yếu tố như: phạm vi áp suất, loại công tắc (cơ học hoặc điện tử), và độ bền trong môi trường sử dụng để lựa chọn loại công tắc phù hợp.

• Công tắc cơ học thích hợp cho nhu cầu đơn giản
• Công tắc điện tử mang lại độ chính xác cao và linh hoạt hơn.

3.2 Lắp đặt công tắc áp suất chân không

Công tắc áp suất giúp đảm bảo thiết bị hoạt động ổn định. Để lắp đặt đúng cách, bạn cần:

• Lựa chọn vị trí lắp đặt thích hợp: Nên lựa chọn vị trí lắp công tắc dễ dàng tiếp cận để sử dụng, kiểm tra và bảo trì. Đồng thời, các vị trí lắp đặt cần tránh xa nguồn điện hoặc tránh xa các vị trí gây rung lắc mạnh gây ảnh hưởng tới độ chính xác của thiết bị.
• Kiểm tra thông số kỹ thuật: Đảm bảo công tắc áp suất chân không được lựa chọn phù hợp với thông số kỹ thuật của hệ thống.
• Chuẩn bị dụng cụ lắp đặt: Các dụng cụ kỹ thuật như tua vít, cờ lê và các dụng cụ khác cần được chuẩn bị sẵn sàng để lắp đặt công tắc.
• Thực hiện lắp đặt: Thực hiện lắp đặt công tắc theo hướng dẫn của nhà sản xuất. Sau khi lắp đặt thành công cần kiểm tra để đảm bảo công tắc hoạt động đúng cách

3.3 Cài đặt thông số

Trong quá trình vận hành, việc cài đặt và điều chỉnh ngưỡng áp suất là yếu tố then chốt giúp hệ thống hoạt động hiệu quả và ổn định. Việc thiết lập đúng ngưỡng không chỉ tối ưu hiệu suất mà còn giúp bảo vệ thiết bị khỏi sự cố và kéo dài tuổi thọ. Trước khi điều chỉnh, cần xác định rõ yêu cầu kỹ thuật và thông số cụ thể của hệ thống để đảm bảo phù hợp.

3.4 Bảo dưỡng định kỳ

Bảo trì định kỳ là yếu tố quan trọng giúp duy trì hiệu suất và kéo dài tuổi thọ cho công tắc. Thiết bị cần được kiểm tra, vệ sinh thường xuyên để đảm bảo hoạt động chính xác và ổn định.

Công việc bảo trì bao gồm làm sạch các bộ phận, kiểm tra dây kết nối và đánh giá độ nhạy của cảm biến. Nếu phát hiện hư hỏng hoặc dấu hiệu hao mòn, nên thay thế hoặc sửa chữa kịp thời để tránh gây gián đoạn cho toàn bộ hệ thống.

4. Vai trò của công tắc áp suất chân không

4.1 Bảo vệ thiết bị chân không

• Ngăn chặn hoạt động quá giới hạn áp suất cho phép, tránh làm hư hỏng máy bơm, đường ống hoặc bình chứa chân không.
• Tự động ngắt nguồn khi phát hiện áp suất vượt ngưỡng cài đặt – đóng vai trò như một rơ-le an toàn.
• Tăng tuổi thọ hệ thống nhờ cơ chế phản hồi nhanh chóng với thay đổi áp suất bất thường.

4.2 Giám sát và điều khiển quy trình sản xuất

• Giúp duy trì áp suất ổn định trong các buồng chân không phục vụ đóng gói, luyện kim, hoặc chế tạo linh kiện điện tử.
• Tích hợp với hệ thống điều khiển tự động (PLC, HMI) để theo dõi thời gian thực và tự động điều chỉnh.
• Là thành phần quan trọng trong các hệ thống cảnh báo lỗi, giúp người vận hành kịp thời phát hiện sự cố rò rỉ hoặc tụt áp.

Công tắc áp suất chân không giữ vai trò thiết yếu trong giám sát, kiểm soát và bảo vệ các hệ thống chân không hiện đại. Mong rằng những thông tin chúng tôi cung cấp đã giúp bạn hiểu rõ hơn về thiết bị phụ kiện này.
