Giác hút chân không khí nén là gì? Hướng dẫn lựa chọn phù hợp

Giác hút chân không khí nén sử dụng năng lượng khí nén để tạo ra lực hút mạnh, giúp robot, máy móc có thể bắt, giữ và di chuyển vật thể dễ dàng và chính xác hơn. Đây là sản phẩm tự động hóa quan trọng giúp tối ưu quy trình sản xuất, đặc biệt trong các dây chuyền đóng gói và lắp ráp thiết bị

1. Giác hút chân không khí nén là gì?

Giác hút chân không khí nén là gì

Giác hút chân không khí nén có tên tiếng Anh là pneumatic vacuum suction cup, đây là thiết bị dùng để tạo và duy trì lực hút bằng năng lượng khí nén. Nó giúp cố định hoặc di chuyển vật thể mà không cần tiếp xúc cơ học trực tiếp

Hệ thống giác hút chân không khí nén được hoạt động dựa trên nguyên lý chênh lệch áp suất. Không khí được hút ra khỏi buồng chân không nhờ dòng khí nén để tạo nên lực hút mạnh giữa giác và vật thể.

2. Cấu tạo của giác hút chân không khí nén

Một giác hút chân không khí nén thường chia làm 3 phần chính:

• Phần giác hút (Suction cup): Là phần tiếp xúc trực tiếp với vật thể, thường làm từ vật liệu mềm như silicone, NBR, PU hoặc cao su tự nhiên để tạo độ kín và đàn hồi.
• Đầu nối: Là phần kết nối giữa giác hút và nguồn khí nén (hoặc van), thường làm từ kim loại, hoặc nhựa có ren kết nối chuẩn
• Bộ tạo chân không khí nén (Vacuum Generator): Là thiết bị sử dụng khí nén để tạo chân không.

Ngoài ra, một số hệ thống còn tích hợp van tiết lưu, cảm biến chân không, hoặc bộ lọc bụi để tăng độ ổn định và độ an toàn khi vận hành.

3. Nguyên lý làm việc của giác hút chân không khí nén

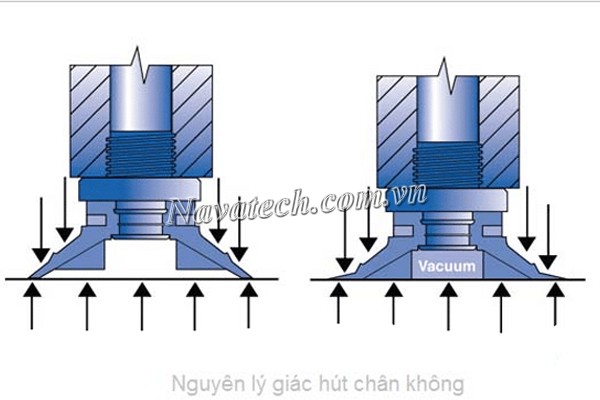

Nguyên lý làm việc của giác hút chân không khí nén

Nguyên lý hoạt động của giác hút chân không khí nén dựa trên hiệu ứng Venturi – khi khí nén đi qua ống hẹp sẽ tạo ra vùng áp suất thấp (gọi là chân không).

Quy trình hoạt động của giác hút chân không được thực hiện như sau:

• Cấp khí nén: Khí nén được dẫn từ hệ thống trung tâm đến bộ tạo chân không.
• Tạo chân không: Dòng khí nén tốc độ cao sẽ đi qua ống Venturi để hút không khí từ bên trong giác ra ngoài.
• Tạo lực hút: Sự chênh lệch áp suất giữa bên trong giác (nơi có áp suất thấp) và bên ngoài (nơi có áp suất khí quyển) để tạo lực ép, giúp giác bám chắc vào vật thể.
• Giữ và vận chuyển: Hệ thống duy trì áp suất chân không trong suốt quá trình di chuyển vật.
• Nhả vật: Khi muốn thả vật, van xả khí mở sẽ làm cân bằng áp suất, từ đó giác hút tách ra khỏi bề mặt.

Giác hút chân không khí nén là hoạt động dễ điều khiển, phản ứng anh, tiết kiệm và an toàn hơn so với cơ cấu khí truyền thống.

4. Phân loại giác hút chân không khí nén

Phân loại giác hút chân không khí nén

4.1 Phân loại theo chức năng

• Giác hút tiêu chuẩn: Dùng cho vật phẳng, bề mặt nhẵn.
• Giác hút gấp nếp: Có các nếp gấp đàn hồi, giúp bám tốt trên bề mặt cong, gồ ghề hoặc không đồng đều.
• Giác hút chống xoay: Được thiết kế đặc biệt để giữ vật không bị xoay khi hút.
• Giác hút có van tích hợp: Có van điều khiển để giữ áp suất ổn định
• Giác hút mini: Được dùng cho linh kiện điện tử hoặc các chi tiết siêu nhỏ.

4.2 Phân loại theo hình dạng

• Hình tròn: Sử dụng hổ biến nhất, dùng cho vật thể phẳng hoặc có bề mặt đồng nhất.
• Hình oval hoặc chữ nhật: Dùng cho vật thể dài, hẹp hoặc tấm mỏng.
• Hình chuông: Dùng khi cần lực hút lớn hoặc cần bù trừ độ cong bề mặt.

4.3 Phân loại theo vật liệu

• Silicone: Có tính an toàn cao và chịu nhiệt tốt, thường dùng cho ngành thực phẩm, y tế.
• NBR: Có tính kháng dầu tốt, phù hợp với các ngành cơ khí, kim loại hoặc nhựa.
• PU: Có bền cao, chịu mài mòn tốt và dùng cho các bề mặt gồ ghề.
• Cao su tự nhiên: Có tính đàn hồi cao, bám tốt nhưng không chịu được hóa chất.

5. Ứng dụng chi tiết của giác hút chân không khí nén

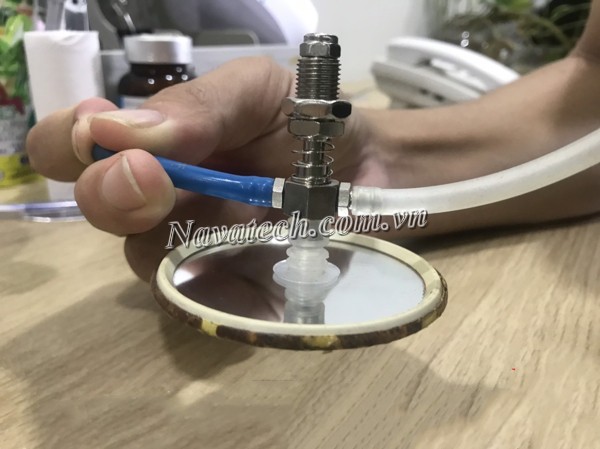

Ứng dụng giác hút chân không khí nén

Giác hút chân không khí nén thường được ứng dụng cho các ngành công nghiệp tự động hóa, cụ thể như:

• Ngành thực phẩm: Dùng hút khay, hộp, túi hoặc chai mà không làm biến dạng vật thể
• Ngành điện tử: Dùng cho robot pick-and-place, lắp ráp linh kiện, màn hình, bo mạch.
• Ngành gỗ: Dùng trong máy CNC, nâng tấm MDF, ván ép hoặc dán laminate.
• Ngành ô tô hoặc cơ khí: Dùng nâng tấm kim loại, kính, linh kiện hoặc vỏ xe.
• Ngành đóng gói và bao bì: Hút màng nhựa, túi nilon, thùng carton, pallet.
• Ngành in ấn và giấy: Dùng cho máy in, máy gấp, máy cắt giấy tự động.

6. Cách lựa chọn giác hút chân không khí nén phù hợp

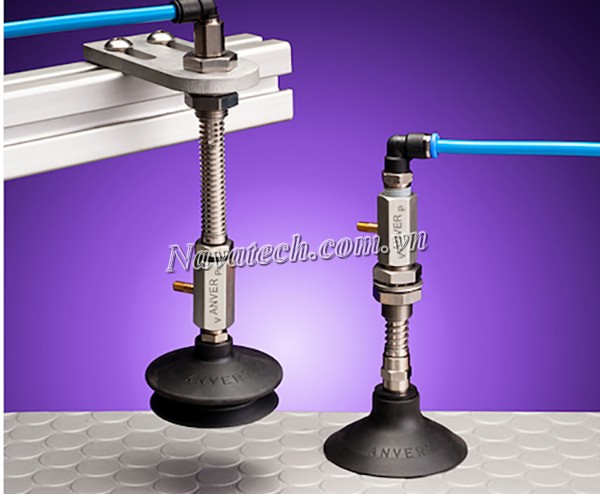

Cách lựa chọn giác hút chân không khí nén phù hợp

6.1 Lựa chọn theo bề mặt phôi

• Bề mặt phẳng và nhẵn: Hãy chọn giác hút hình tròn, vật liệu cao su hoặc silicone.
• Bề mặt cong, gồ ghề: Dùng giác gấp nếp có chất liệu mềm như silicon hoặc PU
• Bề mặt có dầu: Chọn chất liệu NBR kháng dầu, tránh trượt.
• Bề mặt dễ biến dạng: Dùng giác có lò xo giảm chấn, lực hút vừa phải.

6.2 Lựa chọn theo ứng dụng của giác hút

• Ngành thực phẩm và y tế: Ưu tiên vật liệu silicone, đảm bảo an toàn và đạt chứng nhận FDA.
• Ngành cơ khí và ô tô: Cần giác chịu lực cao, kháng dầu, nhiệt và hóa chất.
• Ngành điện tử: Dùng giác nhỏ, độ chính xác cao, không nhiễm tĩnh điện
• Ngành gỗ và bao bì: Chọn giác lớn, có độ đàn hồi cao, chịu mài mòn tốt.

6.3 Lựa chọn và mua tại địa chỉ uy tín, có tư vấn rõ ràng

• Chọn nhà cung cấp uy tín: Có chứng nhận xuất xứ (CO), chất lượng (CQ) rõ ràng như tại Navatech. Đây là đơn vị cung cấp phụ kiện chân không chính hãng, có đầy đủ giấy tờ kiểm định rõ ràng.
• Navatech còn là đơn vị tư vấn kỹ thuật chuyên nghiệp với nhiều năm trong ngành cung cấp bơm hút chân không.
• Navatech có chính sách bảo hành và đổi trả rõ ràng, đảm bảo cung cấp những sản phẩm chính hãng, chất lượng cho khách hàng

Giác hút chân không khí nén là thiết bị quan trọng, góp phần nâng cao tự động hóa trong ngành sản xuất công nghiệp. Để lựa chọn thiết bị giác hút phù hợp, hãy lựa chọn theo các hướng dẫn mà chúng tôi chia sẻ phía trên để đảm bảo đạt kết quả cao nhất bạn nhé.
